PEMBAHASAN SOAL UKK TKJ PAKET 3 – 2018 (part 1)

A. KONFIGURASI DASAR JARINGAN (PC ROUTER)

    Sebelum melakukan konfigurasi pada Router, kita perlu instal terlebih dahulu teks editor. Disini saya menggunakan teks editor MC.


     1. Install Text Editor
         # aptitude install mc

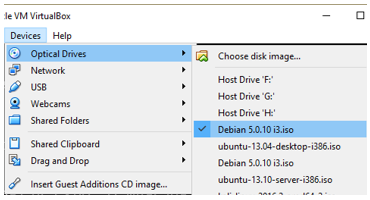

         Pastikan pada "Optical Drives" master Debiannya dicentang, kemudian tekan Enter.



     2. Konfigurasi IP Address

         # mcedit /etc/network/interfaces



         Masukan IP Address yang akan digunakan disetiap network. Jika sudah tekan "F10" kemudian pilih "Yes" untuk menyimpan konfigurasinya. Disini saya menggunakan IP Kelas C dan beda Networknya saja.

# mcedit /etc/sysctl.conf

Hilangkan tanda pagar (#) kemudian simpan dengan tekan "F10" kemudian pilih "Yes".

Untuk mengecek apakah router sudah aktif, ketikan perintah berikut # sysctl -p /etc/sysctl.conf kemudian tekan Enter.

# mcedit /etc/rc.local

Ketikan perintah seperti berikut, tekan "F10 > Yes"

# /etc/init.d/networking restart

setelah selesai, pastikan konfigurasi yang di input sudah terdeteksi pada PC Router dengan cara sebagai berikut.

# ifconfig

     3. Selanjutnya setting IP Address pada PC Client dan lakukan pengujian koneksi dari PC Client ke Router atau sebaliknya.

# ping 192.168.10.2

B. INSTAL DAN KONFIGURASI DNS SERVER

1. Instal aplikasi DNS Server menggunakan bind9

    # aptitude install bind9
    # mcedit /etc/bind9/named.conf

Edit pada bagian yang ditandai, setelah itu tekan "F10 > Yes" untuk menyimpan.

 2. Salin (copy) file db.local dan  db.127 menjadi db.sekolah dan db.192
# cp /etc/bind/db.local /etc/bind/db.sekolah
# cp /etc/bind/db.127 /etc/bind/db.192

3.  Edit file db.sekolah dan db.192
# mcedit /etc/bind/db.sekolah
Ubah kata "localhost" menjadi "sekolah.sch.id" (tanpa tanda kutip). Kemudian ubah "127.0.0.1" menjadi "192.168.10.1" (ip eth1). Tambahkan script berikut (tekan "tab" untuk memberi jarak spasi) kemudian tekan "F10 > Yes".

www<--->IN<--->A<--->192.168.10.1
ftp<--->IN<--->A<--->192.168.10.1
mail<--->IN<--->A<--->192.168.10.1

# mcedit /etc/bind/db.192
Ubah kata "localhost" menjadi "sekolah.sch.id" (tanpa tanda kutip). Kemudian ubah "1.0.0" menjadi "1.10.168" (tiga digit dari belakang ip eth1). Tambahkan script berikut (tekan "tab" untuk memberi jarak spasi) kemudian tekan "F10 > Yes".

www<--->IN<--->A<--->192.168.10.1
ftp<--->IN<--->A<--->192.168.10.1
mail<--->IN<--->A<--->192.168.10.1

 Setelah itu restrat Sercice DNSnya
# /etc/init.d/bind9 restart

4. Pengujian DNS Server dengan perintah nslookup
    # nslookup sekolah.sch.id
    # nslookup 192.168.10.1

Jika hasilnya seperti berikut berarti konfigurasi telah berhasil. Jka belum silahkan cek konfigurasi dari # mcedit /etc/bind9/named.conf
